Abbildung ähnlich

Tragrollen - TSLKN-FAN

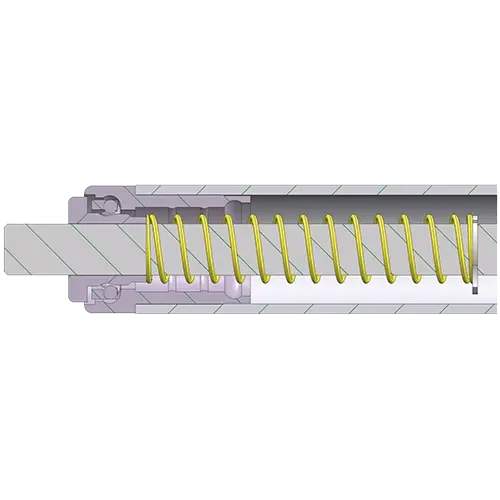

Achse: Edelstahl-Achse, gezogen aus 1.4305, mit Edelstahlfeder.

Lagerung: Kunststoff-Lagerböden mit einer Kugelreihe Edelstahlkugeln. (Ø 20 mm: Temperaturbeständigkeit nur von 0 - +40 °C.)

Beschreibung der Serie: leichte Ausführung, mit Federachse (FAN).

10 - 30 kg
-20 °C bis +40 °C
Härte: 102 - 140 HB
Wählen Sie Ihre Ausführung

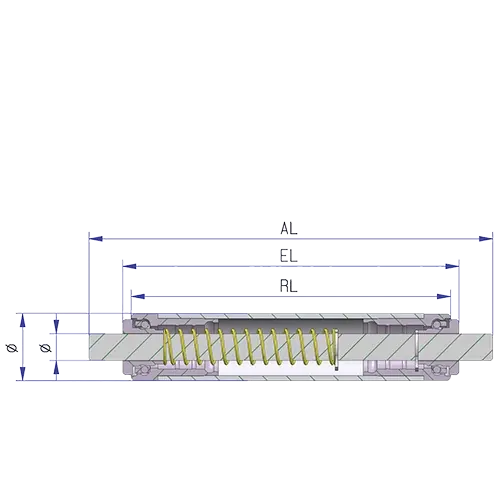

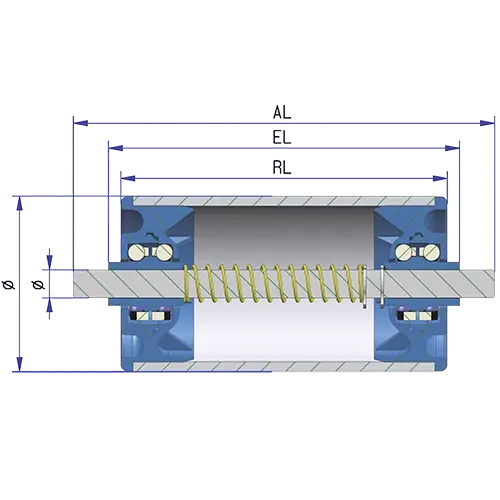

Rollen-Ø (mm)20
Achs-Ø (mm)6
Rollenlänge (mm)100
Einbaulänge (mm)105
Achslänge (mm)125
Nicht genügend Auswahlmöglichkeiten?
Zur Produkttabelle

Produktinformation

Bezeichnung TSLKN20*100FAN6E105A125
Tragfähigkeit (kg) 10
Rollen-Ø (mm) 20
Achs-Ø (mm) 6
Rollenlänge (mm) 100
Einbaulänge (mm) 105
Achslänge (mm) 125
Achsausführung FA=Federachse
Lagerart Edelstahlkugeln

Zusätzliche Information:

Technische Hinweise: Bei Tragrollen gelten alle Tragfähigkeiten immer nur bei einer Lastverteilung auf die gesamte Rollenlänge. Für Punktbelastungen können wir keine Angaben machen.

Die genannten Längen sind nur Beispiel-Längen. Bitte nennen Sie uns Ihre Wunsch-Rollenlänge, die weiteren Längen ergeben sich automatisch in Abhängigkeit davon. Da unsere Tragrollen immer auftragsbezogen nach Ihren individuellen Maßen gefertigt werden, ist eine Rückgabe und/oder Stornierung, auch während der Lieferzeit, ausgeschlossen.

Technische Hinweise: Bei Tragrollen gelten alle Tragfähigkeiten immer nur bei einer Lastverteilung auf die gesamte Rollenlänge. Für Punktbelastungen können wir keine Angaben machen.
